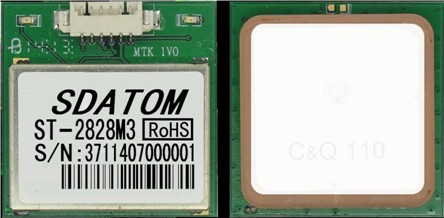

型号： ST-2828M3
详细说明：
采用MT3333芯片，超高灵敏度（追踪灵敏度-165dBm），在讯号微弱时，TTFF (Time To First Fix)定位仍十分迅速；无需匹配天线；支持NMEA 0183 and SiRF binary 协定；48mA超低功耗，快速搜星定位。外观尺寸：28×28×8.6MM。广泛应用于各种手持设备。
1、模块特点
行业标准的25*25*4MM高灵敏度GPS天线
UART/TTL,232可选接口
采用KDS0.5PPM高精度TCXO
内建RTC晶体及皮法电容更快的热启动
内建LNA，低噪声信号放大器

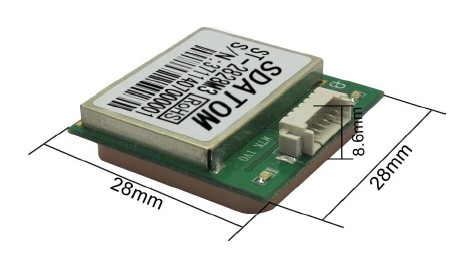

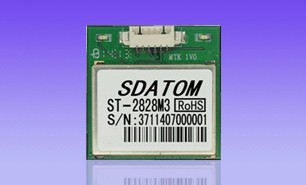

2、模块外形尺寸
|
名称 |
主要参数 |
|
芯片组 |
MT3333芯片 |
|
灵敏度 |
追踪灵敏度：-165dBm |
|
捕捉灵敏度：-148dBn |
|
|
外观尺寸 |
65mm * 56 mm * 18mm |
|
操作溫度 |
-40℃~85℃ |
|
储存溫度 |
-55℃~100℃ |
|
输入电 |
3.3V~+5V 自备RTC电 源 |
|
卫星通道 |
24通道 |
|
定位资料更新 |
1Hz~10Hz[默认1Hz] |
|
定位时间（平均值） |
热启动：1s（平均） |
|
温启动：30s（平均） |
|
|
冷启动：33s（平均） |
|
|
定位精度 |
<10米（独立定位）<5米（WAAS） |
|
速度:0.1m/s |
|
|
时间:30us |
|
|
使用范围 |
海拔高度:＜18000米 |
|
速度:＜500m/s |
|
|
输出电平 |
TTL |
|
数据输出 |
NMEA 0183 V2.3(GGA, GSA, GSV, RMC, VTG, GLL)协议数据 |
|
地球坐标系 |
WGS-84 |
|
传输速率 |
9600bps[可选:1200,2400,4800，19200，38400,57600,115200，230400 ， 460800,921600] |
|
天线连接方式 |
内设天线 |
|
模块连接方式 |
UART / TTL端口界 面 [默认] R S 2 3 2 端 口 界 面 [可选] |

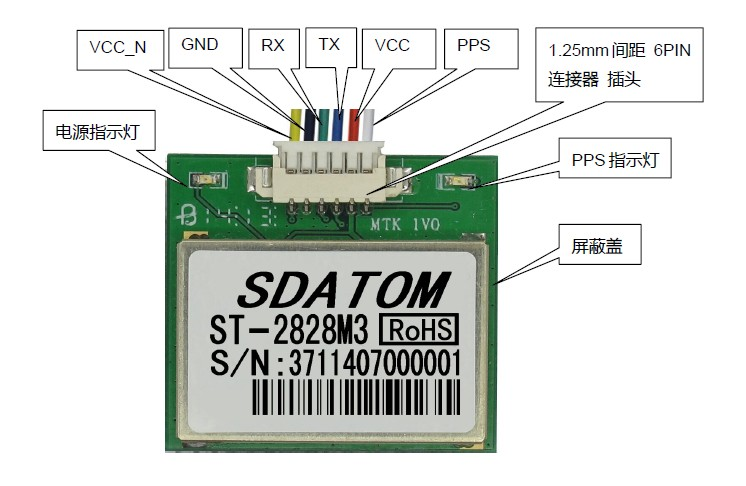

2、模块PIN脚功能
|
名称 |
描述 |
|
PPS |
时间标准脉冲输出 |
|
VCC |
系统主电源,供电电压为+3.3V~+5V,工作时消耗电流约30mA |
|
TX |
UART/TTL接口,可选RS232_TXD |
|
RX |
UART/TTL接口,可选RS232_RXD |
|
GND |
接地 |
|
VCC_NC |
电源使能，高电平/悬空模组工作，低电平模组关闭 |
3、模块工作条件
正常工作条件
|
参数 |
最小 |
标准 |
最大 |
单位 |
|
电源电压 |
3.3 |
5 |
5 |
V |
|
工作温度 |
-40 |
-- |
+85 |
℃ |
|
工作电流 |
|
30 |
33 |
mA |
极端工作条件
|
参数 |
最小 |
标准 |
最大 |
单位 |
|
电源电压 |
-0.3 |
-- |
5 |
V |
|
输出电压 |
-0.3 |
-- |
3.6 |
V |
|
工作温度 |
-40 |
-- |
85 |
℃ |
|
存储温度 |
-55 |
-- |
100 |
℃ |
RTC电源具备条件[RTC电源在模块中自备,续航时间约2.5Hour]
|
参数 |
最小 |
标准 |
最大 |
单位 |
|
RTC电源电压 |
1.8 |
2.8 |
6 |
V |
|
消耗电流(工作) |
-- |
150 |
-- |
uA |
|
消耗电流(休眠) |
-- |
30 |
-- |
uA |
数字接口电平条件
|
参数 |
最小 |
标准 |
最大 |
单位 |
|
输入高电平 |
2.0 |
2.8 |
3 |
V |
|
输入低电平 |
-- |
-- |
0.8 |
V |
|
输出高电平 |
2.4 |
2.8 |
3 |
V |
|
输出低电平 |
-- |
-- |
0.4 |
V |
4、NMEA0183协议
GGA：时间、位置、定位类型GLL：经度、纬度、UTC时间
GSA：GPS接收机操作模式，定位使用的卫星，DOP值GSV：可见GPS卫星信息、仰角、方位角、信噪比（SNR）RMC：时间、日期、位置、速度
VTG：地面速度信息MSS：信号强度等注意：输出的信息、频率与设置有关
语句标识符:
|
标识符 |
含义 |
|
BD |
北斗二代卫星系统 |
|
GP |
全球定位系统（GPS-globalpositioningsystem） |
|
GN |
全球导航卫星系统（GNSS-globalnavigationsatellitesystem） |
