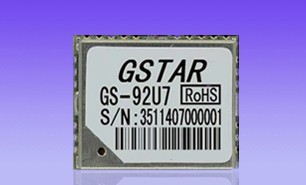

型号： GS-92U7
详细说明：
GS-92U7 GPS模块是一个低功耗主芯片的超小外型GPS接收模组，该产品采用了新一代U-blox芯片，超高灵敏度，具备全方位功能，能满足专业定位的严格要求。内嵌在使用GPS服务的智慧型手机、平板电脑、PND、DVR、可携式装置，测量设备，人员定位管理，测速设备，授时设备，交车跟踪定位、出租车跟踪定位、公司车辆跟踪定位、物流车辆跟踪定位、汽车故障检测、汽车油量检测、汽车物联网、挖掘机定位等等。
1、模块描述
GS-92U7 GPS模块是一个低功耗主芯片的超小外型GPS接收模组，该产品采用了新一代U-blox芯片，超高灵敏度，具备全方位功能，能满足专业定位的严格要求。内嵌在使用GPS服务的 智慧型手机、平板电脑、PND、DVR、可携式装置，测量设备，人员定位管理，测速设备，授时设 备，交车跟踪定位、出租车跟踪定位、公司车辆跟踪定位、物流车辆跟踪定位、汽车故障检测、汽 车油量检测、汽车物联网、挖掘机定位等等。

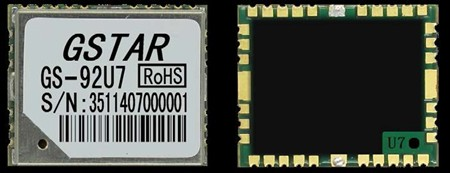

2、模块外形
3、模块应用
GPS 应用在 PDA、Pocket PC 和其他便携设备领域
个人定位和汽车定位等轨迹追踪产品
面积测量及距离测量等测绘产品
同步 UTC 时间及授时领域
轨迹记录及 GPS 数据点校准等产品
4、模块优点
单面表贴，二次 SMT 方案，更快速的应用
采用无铅工艺制造，符合 RoHS 标准
UART / TTL，USB2.0 可选输出
采用 KDS 0.5PPM 高精度 TCXO
丰富的数据输出速率：9600bps(默认) [可选:1200,2400,4800，19200，38400，57600，115200，230400，460800,921600]
可任意设置搭配输出语句：NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)
内建 RTC 晶体
支持 EEPROM，自由丰富配置参数
支持可调的数据刷新率：1Hz-5Hz
卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置
应用场景：从步行模式-车载模式-静态模式-便携模式-空降模式及 2D&3D 定位用户可以自由设置
支持定位 PPS 指示灯：未定位前常亮或者关闭；定位后闪烁
支持 AssistNow Online 和 AssistNow Offline 等 A-GPS 服务
GPS、GALILEO、SBAS（WAAS、EGNOS、MSAS、GAGAN）混合引擎
1、模块参数表
|
模块性能 |
|
|
芯片 |
ublox UBX-G7020-KT |
|
频率 |
L1, 1575.42MHz |
|
协议 |
NMEA 0183 v2.3 GALILEO L1 open service (with upgrade) Default:GGA,GSA,GSV,RMC Support:VTG,GLL,TXT ublox binary and NMEA Command |
|
可用波特率 |
1200,4800,9600,19200,38400,57600,112500 bps |
|
通道 |
56 |
|
Internal ROM |
3Mbit of ROM and 2Mbit of RAM |
|
灵敏度 |
跟踪:-162dBm 捕捉:-160dBm 冷启动-148dBm |
|
冷启动 |
平均29秒 |
|
温启动 |
平均28秒 |
|
热启动 |
平均1秒 |
|
精度 |
HorizontalPosition:Autonomous<2.5maverage, SBAS < 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
|
最大高度 |
18000 米 |
|
最大速度 |
515 m/s |
|
最大加速度 |
≦ 4G |
|
更新频率 |
1-10 Hz |
|
A-GPS |
AssistNow on-line and off-line |
|
接口 |
|
|
I/O Pins |
1 serial ports |
|
物理特性 |
|
|
类型 |
36pin stamp holes |
|
外形尺寸 |
16.0mm * 13.2 mm * 2.4mm |
|
电源 |
|
|
电源 |
3.3VDC ±5% |
|
备份电压 |
1.8~3.6VDC |
|
耗电量 |
18~25mA |
|
工作环境 |
|
|
湿度范围 |
5% to 95% non-condensing |
|
工作温度 |
-40℃ to 80℃ |
|
储存温度 |
-40℃ to 80℃ |

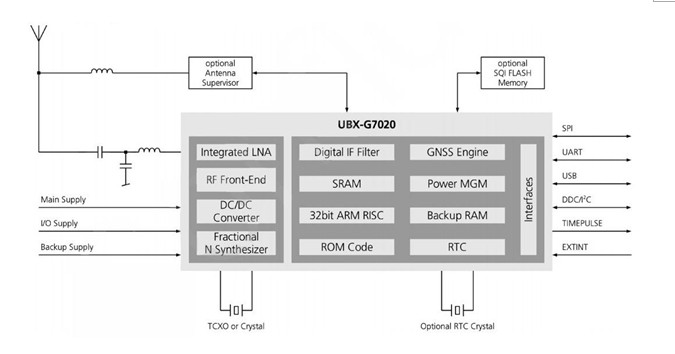

2、模块工作原理

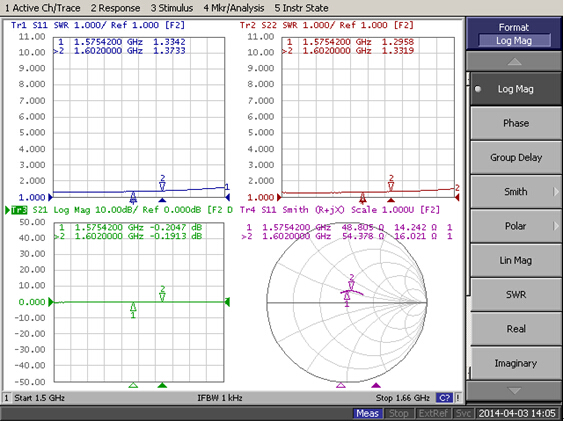

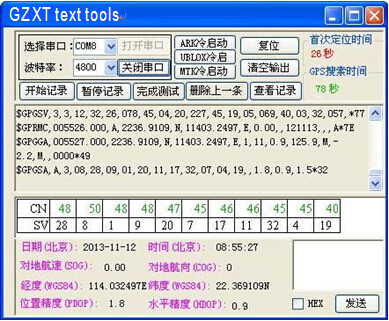

3、模块信号测试图及RF射频属性图

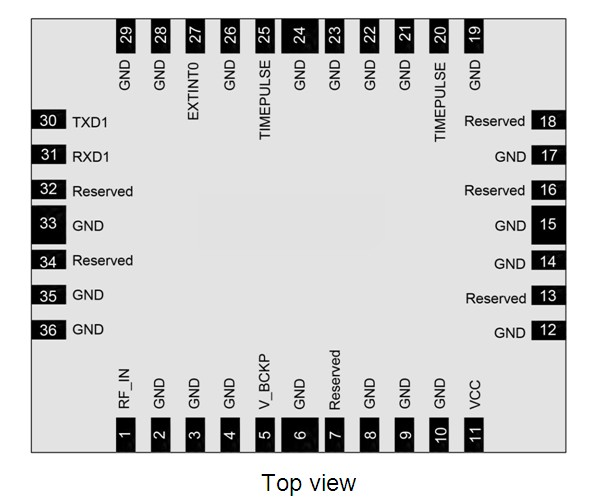

4、模块管脚分配
|
Pin NO. |
Pin Name |
I/O |
Description |
Remark |
|
1 |
RF_IN |
RF |
GPS antenna input |
|
|
2 |
GND |
G |
Ground. |
|
|
3 |
GND |
G |
Ground. |
|
|
4 |
GND |
G |
Ground. |
|
|
5 |
V_BCKP |
PWR |
Backup battery supply voltage |
|
|
6 |
GND |
G |
Ground. |
|
|
7 |
Reserved |
N |
Not connected |
|
|
8 |
GND |
G |
Ground. |
|
|
9 |
GND |
G |
Ground. |
|
|
10 |
GND |
G |
Ground. |
|
|
11 |
VCC |
PWR |
Main power supply to the engine board. |
|
|
12 |
GND |
G |
Ground. |
|
|
13 |
Reserved |
I |
Reset |
|
|
14 |
GND |
G |
Ground. |
|
|
15 |
GND |
G |
Ground. |
|
|
16 |
Reserved |
I |
Reset |
|
|
17 |
GND |
G |
Ground. |
|
|
18 |
Reserved |
I |
Reset |
|
|
19 |
GND |
G |
Ground. |
|
|
20 |
TIMEPULSE |
O |
One pulse per second. |
|
|
21 |
GND |
G |
Ground. |
|
|
22 |
GND |
G |
Ground. |
|
|
23 |
GND |
G |
Ground. |
|
|
24 |
GND |
G |
Ground. |
|
|
25 |
TIMEPULSE |
N |
Not connected |
|
|
26 |
GND |
G |
Ground. |
|
|
27 |
WAKE_UP |
I |
Reserve |
|
|
28 |
GND |
G |
Ground. |
|
|
29 |
GND |
G |
Ground. |
|
|
30 |
TXA1 |
O |
This is the main transmits channel for outputting navigation andmeasurement data to user’s navigation software or user written oftware.Output TTL level,0V ~ 2.85V. |
|
|
31 |
RXA1 |
I |
This is the main receive channel for receiving software commands to the engine board from ublox demo software or from user written software |
|
|
32 |
Reserved |
N |
engine board from ublox demo software or from user written software. |
|
|
33 |
GND |
G |
Ground. |
|
|
34 |
Reserved |
N |
Not connected |
|
|
35 |
GND |
G |
Ground. |
|
|
36 |
GND |
G |
Ground. |
